Par L'essentiel sur le branchement ADSL
5points clés
La box ADSL se branche à une prise murale via un câble DSL RJ11.
Nécessaire si la ligne est partagée avec un téléphone fixe.
Parfois avec besoin d'un adaptateur.
Pour faire passer le signal ADSL, même si la prise en a 4.
Privilégiez les câbles Ethernet ou le CPL plutôt que le Wi-Fi.
Votre expert télécom
Comparez gratuitement les offres ADSL par téléphone avec un conseiller JeChange.
Service gratuit JeChange
L'essentiel
Cinq questions règlent le branchement avant de toucher au moindre câble :
| Votre question | La réponse |
|---|---|
| Quel matériel ? | La box, un câble DSL RJ11, un filtre ADSL si un téléphone fixe partage la ligne, et un adaptateur RJ11/RJ45 sur une prise RJ45. |
| Sur quelle prise ? | La prise en T (gigogne) dans les logements anciens, la prise RJ45 dans le neuf. Qu'elle porte 2 ou 4 fils, seuls les 2 fils centraux transportent le signal. |
| Le filtre est-il obligatoire ? | Uniquement si un téléphone fixe partage la ligne : chaque poste doit alors avoir le sien. Sans téléphone, il est inutile. |
| Comment savoir que c'est bon ? | Le voyant DSL passe de clignotant à fixe. Tant qu'il clignote, la box ne s'est pas synchronisée sur la ligne. |
| L'ADSL est-il encore disponible ? | Plus partout : 26 000 communes ne commercialisent plus d'offre cuivre depuis le 31 janvier 2026, le reste du territoire suit en janvier 2027, pour une extinction visée fin 2030. |
Sources : Arcep (fermeture du réseau cuivre) et Service-Public (déploiement de la fibre) pour le calendrier cuivre ; branchements relevés par Selectra le 11 septembre 2026.
Quel matériel faut-il pour brancher une box ADSL ?
La box Internet ADSL est le boîtier fourni par votre fournisseur d'accès à Internet qui se relie à la ligne téléphonique de votre domicile pour connecter vos appareils à Internet : ordinateur fixe ou portable, TV, mobile…

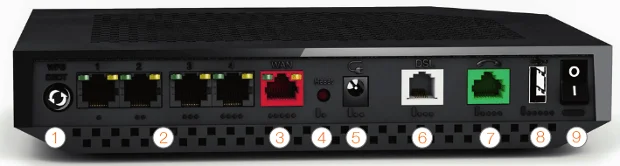

Quel que soit votre modèle et votre FAI, elle dispose de ports essentiels : une prise d'alimentation (5), un port DSL (6) pour la connexion au réseau ADSL ou VDSL, et un port optique WAN (3) si vous êtes en fibre.
Elle comprend également un port RJ11 (7) pour brancher un téléphone fixe, des prises Ethernet RJ45 (2) servant à y relier différents équipements (décodeur TV…) à l'aide de câbles RJ45, ainsi qu'un ou plusieurs ports USB (8) offrant par exemple la possibilité d'y brancher un disque dur.
Pour brancher votre box ADSL, vous devez disposer du matériel suivant :
- Une box ADSL (Livebox, Freebox, Bbox, Box SFR, pour les opérateurs nationaux) ;
- Un câble DSL RJ11 ;
- Un filtre ADSL si nécessaire ;
- Un câble Ethernet (RJ45) pour connecter la box à un ordinateur si besoin ;
- Une prise téléphonique murale en T ou RJ45 ;
- Un adaptateur RJ11/RJ45 (pour les prises RJ45 uniquement).
Peu importe si la prise comporte 2 ou 4 fils : il vous suffit de 2 fils seulement pour transmettre le signal ADSL.
Découvrir | Comparez toutes les offres ADSL de 2026
Comment brancher sa box ADSL ?
Le branchement de votre box ADSL dépend du type de prise téléphonique présente dans votre logement : prise en T (ancienne norme), prise RJ11 ou prise RJ45 (installations plus récentes). Dans tous les cas, l'objectif est de connecter correctement la box au réseau téléphonique afin d'établir la connexion Internet.
Branchement ADSL sur une prise téléphonique en T
La plupart des logements anciens sont équipés d'une prise téléphonique murale en T, également appelée prise gigogne. C'est sur cette prise que vous devez connecter votre box ADSL.
Voici les étapes à suivre pour un branchement standard :
-
1
Branchez un filtre ADSL sur la prise téléphonique en T.
Ce filtre permet de séparer les signaux téléphoniques (basse fréquence) et Internet (haute fréquence), qui circulent sur la même paire de fils.
-
2
Raccordez le câble DSL.
Le câble DSL (RJ11) fourni avec votre box doit être raccordé au filtre ADSL.
-
3
Branchez l'autre extrémité du câble DSL.
Dans le port DSL de votre box (généralement identifié par « DSL » ou « ADSL »).
-
4
Branchez la box.
À une prise électrique via le câble d'alimentation.
-
5
Allumez la box.
Attendez que le voyant ADSL ou Internet devienne fixe.
Si votre prise téléphonique en T comporte 4 fils, seuls les 2 fils centraux sont utilisés pour le signal ADSL. Une mauvaise connexion peut empêcher la synchronisation.
Le conseil de la rédaction
Si vous utilisez un téléphone fixe sur la même ligne, chaque équipement téléphonique doit également être connecté à un filtre ADSL pour éviter les interférences. En revanche, si vous n'avez pas de téléphone, le filtre n'est pas obligatoire.
Branchement ADSL sur une prise RJ45
Dans les logements récents, les prises RJ45 ont remplacé les prises en T. Ces prises sont souvent centralisées dans un tableau de communication et peuvent être utilisées pour le réseau informatique, la téléphonie ou Internet. Dans certains cas, un filtre maître est déjà installé dans le tableau de communication, ce qui rend inutile l'ajout de filtres ADSL individuels.
Voici comment connecter votre box ADSL à une prise RJ45 :
-
1
Branchez le câble DSL.
Insérez le câble DSL (RJ11) dans un adaptateur RJ11 vers RJ45.
-
2
Connectez cet adaptateur.
À la prise RJ45 murale.
-
3
Reliez l'autre extrémité du câble DSL.
Au port DSL de la box.
-
4
Branchez la box.
À une prise électrique, puis allumez-la.
-
5
Vérifiez la synchronisation.
Le voyant ADSL ou Internet doit devenir fixe.
Le conseil de la rédaction
Seules les broches 4 et 5 de la prise RJ45 (les deux fils centraux) sont utilisées pour transmettre le signal ADSL. Si votre logement dispose de plusieurs prises RJ45, testez-les pour déterminer laquelle est connectée au point d'arrivée téléphonique.
Besoin d'aide ?
Comparez les offres ADSL et faites-vous accompagner gratuitement par un conseiller JeChange.
Comment brancher l'ADSL à 2 prises téléphoniques avec un filtre ?
Si vous souhaitez utiliser 2 prises téléphoniques pour brancher l'ADSL dans votre logement, il est indispensable de bien gérer le filtrage du signal ADSL pour éviter toute interférence entre Internet et la téléphonie fixe.
👉 Faut-il un filtre ADSL sur chaque prise ?
En cas de dégroupage partiel, (si votre ligne conserve les services de téléphonie fixe classique via Orange), chaque prise téléphonique utilisée doit être équipée d'un filtre ADSL. Cela permet de séparer correctement les signaux voix et Internet.
En dégroupage total de votre ligne ADSL (où la téléphonie passe uniquement par votre box via VoIP), le filtrage n'est pas strictement nécessaire, sauf si votre installation est ancienne ou si vous observez des perturbations sur la connexion ADSL. Ajouter un filtre peut alors stabiliser la ligne.
Que signifie dégroupage total et dégroupage partiel ?
Le dégroupage concerne la façon dont les opérateurs utilisent le réseau téléphonique historique d'Orange (ex-France Telecom) pour fournir Internet et téléphone.
- En dégroupage total, votre opérateur (Free, SFR, Bouygues…) utilise entièrement la ligne : Internet et téléphone passent par la box, sans intervention d'Orange ;
- en dégroupage partiel, l'opérateur fournit Internet, mais le téléphone fixe classique reste géré par Orange. Vous payez donc deux abonnements (Internet + ligne téléphonique).
Dans les zones rurales non dégroupées, Orange reste souvent l'opérateur principal. Le filtrage ADSL est alors d'autant plus important si vous utilisez le téléphone fixe classique.
👉 Combien de filtres ADSL peut-on installer ?
Vous pouvez utiliser un filtre ADSL par prise téléphonique active. Toutefois, il est recommandé de ne pas dépasser 3 à 4 filtres dans une même installation. Un trop grand nombre de filtres peut en effet entraîner des pertes de signal ou des instabilités.
👉 L'alternative : le filtre maître
Pour simplifier l'installation et garantir une séparation optimale des signaux sur l'ensemble du réseau domestique, vous pouvez faire installer un filtre maître. Ce dispositif se place généralement au niveau du boîtier de répartition principal (DTI) et filtre la ligne en amont de toutes les prises. Il supprime ainsi le besoin d'un filtre ADSL sur chaque prise téléphonique.
Une question ?
Un conseiller JeChange vous accompagne gratuitement dans le choix et le branchement de votre offre ADSL.
Le branchement des box ADSL par opérateur : Orange, Free et SFR
Bouygues Telecom ne commercialise plus d'offres box ADSL
Avec la fin imminente du réseau ADSL, cet opérateur ne propose plus aucune offre box ADSL.
Le branchement ADSL avec Free
Les Freebox Pop, Freebox Révolution, ou Mini 4K sont disponibles en version en ADSL. Pour brancher votre Freebox ADSL, voici la marche à suivre :
-
1
Insérez le filtre ADSL.
Sur la prise téléphonique murale (en T ou RJ45), si vous êtes en dégroupage partiel.
-
2
Connectez le câble DSL.
Le câble DSL (RJ11) doit relier la prise téléphonique (ou le filtre) au port DSL de la Freebox.
-
3
Branchez la Freebox.
À une prise électrique, puis allumez-la.
-
4
Patientez pendant la synchronisation ADSL.
Cela peut prendre plusieurs minutes lors du premier démarrage.
-
5
Suivez les instructions à l'écran.
Pour terminer l'installation.
La Freebox est conçue pour détecter automatiquement le signal ADSL : vous n'avez pas besoin de la configurer manuellement.
Souscrire une offre Free ?
Un conseiller JeChange vous accompagne gratuitement dans le choix et la souscription de votre Freebox.
Branchement des Livebox 4 et Livebox 5 ADSL d'Orange
Chez Orange, les Livebox 4 et Livebox 5 sont compatibles avec l'ADSL. Si vous disposez de la Boîte Sosh ADSL, vous êtes équipé de la Livebox 5. Voici comment brancher votre box Orange ADSL :
-
1
Branchez un filtre ADSL.
Sur la prise téléphonique murale, si vous utilisez encore une ligne fixe classique.
-
2
Connectez le câble DSL.
Le câble fourni doit relier le port xDSL de la Livebox à la prise murale (ou au filtre).
-
3
Raccordez la Livebox.
À une prise électrique, puis allumez-la.
-
4
Attendez la synchronisation.
Le voyant « @ » ou « Internet » doit devenir vert fixe, signe que la connexion ADSL est active.
-
5
Finalisez la configuration.
Via le navigateur ou l'application « Ma Livebox ».
Souscrire une offre Orange ?
Un conseiller JeChange vous accompagne gratuitement dans le choix et la souscription de votre Livebox.
Branchement d'une box SFR ADSL
En ce qui concerne SFR, les Box SFR 7 et Box SFR 8 existent en version ADSL, mais ce n'est pas le cas de la box 8X. Pour brancher votre box SFR ADSL, suivez les étapes suivantes :
-
1
Insérez le filtre ADSL.
Sur la prise téléphonique murale, si nécessaire (en dégroupage partiel).
-
2
Branchez le câble DSL.
Le câble DSL (RJ11) doit relier le port ADSL de la box à la prise murale ou au filtre.
-
3
Branchez la box.
Puis allumez-la.
-
4
Patientez pendant la synchronisation.
Un voyant Internet ou DSL fixe indiquera que la ligne est active.
-
5
Terminez l'installation.
En vous connectant à l'interface de gestion (depuis un ordinateur ou l'appli SFR).
Souscrire une offre SFR ?
Un conseiller JeChange vous accompagne gratuitement dans le choix et la souscription de votre box SFR.
Comment brancher et connecter vos équipements à votre box ADSL ?
Un fois votre box reliée à la prise téléphonique alimentant Internet, vous pouvez alors y connecter d'autres équipements : ordinateurs fixes et portables, téléphone fixe, télévision...
Si cette connexion peut s'effectuer en Wi-Fi pour certains appareils, un branchement par câble Ethernet est souvent recommandé afin de bénéficier d'un débit plus rapide et stable, surtout sur les appareils fixes ou votre téléviseur. Le signal Wi-Fi peut être capté jusqu'à environ 40 mètres mais cette portée peut être réduite par les murs ou autres obstacles.
- Pour brancher un téléphone fixe, vous devrez le raccorder soit au filtre ADSL, soit directement à la box selon le modèle ;
- si votre offre inclut la TV par ADSL, un décodeur spécifique est généralement fourni : vous devrez le connecter à un port Ethernet de la box, puis relier ce décodeur au téléviseur via un câble HDMI (ou péritel sur les anciens appareils).
Si vous préférez éviter la connexion par câble ou si vous rencontrez des lenteurs en WiFi, vous pouvez opter pour le courant porteur en ligne (CPL) qui permet de transmettre le signal Internet via le réseau électrique : il suffit de brancher une prise CPL près de votre box et une autre près de l'appareil souhaité, tous deux reliés par câble Ethernet RJ45.
